Transportring Güteklasse 10
52,64 € *
Inhalt: 1 Stück
* zzgl. MwSt. zzgl. Versandkosten
Lieferzeit ca. 3-5 Werktage ab Werk, freibleibend
Artikel-Nr.: TPSRX4000
- Artikel-Nr.: TPSRX4000
- Artikelgewicht: 1.2 kg
120° schwenkbarer Ring Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)... mehr
Produktinformationen "Transportring Güteklasse 10"
- 120° schwenkbarer Ring
- Sicherheitsfaktor: 4 (in alle Richtungen der Traglast)
- Schrauben sind im Lieferumfang enthalten (mit Sechskantkopf Klasse 10.9)

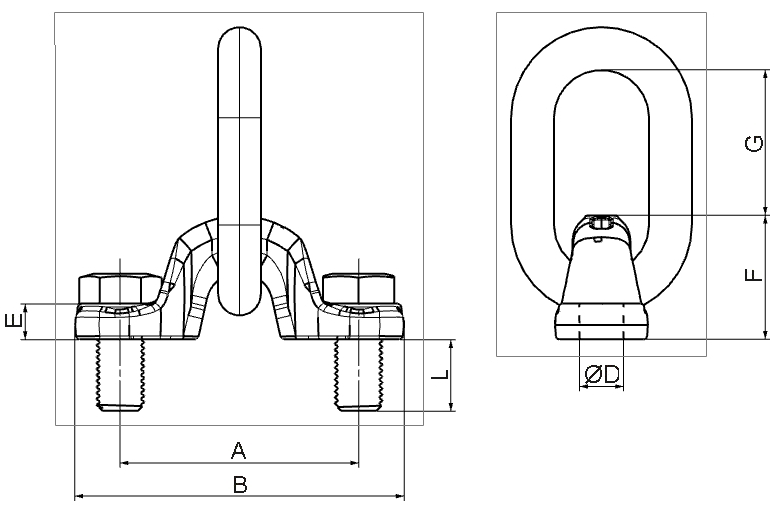

| Artikelnr. | Tragfähigkeit (kg) | Gewinde DxL (mm) | Maße (mm) | Gewicht (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | Ring | ||||
| TPSRX4000 | 4000 | M20x35 | 100 | 138 | 39 | 21,5 | 15 | 52 | 61 | 18x85x40 | 1,2 |
| TPSRX6700 | 6700 | M24x41 | 120 | 166 | 48 | 25,5 | 19 | 63 | 87 | 22x115x50 | 2,5 |
| TPSRX10000 | 10000 | M30x45 | 160 | 216 | 62 | 31,5 | 25 | 78 | 106 | 26x140x65 | 7,1 |
| TPSRX16000 | 16000 | M36x61 | 175 | 250 | 69 | 37 | 29 | 90 | 112 | 32x150x70 | 7,5 |
| TPSRX20000 | 20000 | M42x67 | 200 | 290 | 90 | 43,5 | 43 | 116 | 140 | 40x190x100 | 9,3 |
| TPSRX25000 | 25000 | M45x67 | 200 | 290 | 90 | 48 | 43 | 116 | 140 | 40x190x100 | 10,2 |
| TPSRX30000 | 30000 | M48x77 | 200 | 290 | 90 | 51 | 43 | 116 | 140 | 40x190x100 | 10,2 |
Temperatureinsatztauglichkeit
| Umgebungstemperatur | Reduzierung der Tragfähigkeit |
|---|---|
| unter -20°C | nicht zulässig |
| von -20°C bis 200°C | keine |
| von 200°C bis 300°C | -10% |
| von 300°C bis 400°C | -25% |
| über 400°C | nicht zulässig |
| Tragfähigkeit in t |  |  |  |  |  |  |  |  |
|---|---|---|---|---|---|---|---|---|
| Artikelnr. | 1-Strang 0° | 2-Strang 0° | 1-Strang 90° | 2-Strang 90° | 2-Strang 0-45° | 2-Strang 45-60° | 3/4-Strang 0-45° | 3/4-Strang 45-60° |
| TPSRX4000 | 4 | 8 | 4 | 8 | 5,6 | 4 | 8,4 | 6 |
| TPSRX6700 | 6,7 | 13,4 | 6,7 | 13,4 | 9,5 | 6,7 | 14 | 10 |
| TPSRX10000 | 10 | 20 | 10 | 20 | 14 | 10 | 21 | 15 |
| TPSRX16000 | 16 | 32 | 16 | 32 | 22,4 | 16 | 33,6 | 24 |
| TPSRX20000 | 20 | 40 | 20 | 40 | 28 | 20 | 42 | 30 |
| TPSRX25000 | 25 | 50 | 25 | 50 | 35 | 25 | 52,5 | 37,5 |
| TPSRX30000 | 30 | 60 | 30 | 60 | 42 | 30 | 63 | 45 |
Die Transportringe sind vor jedem Gebrauch nach der mitgelieferten Montageanleitung und mindestens
einmal jährlich durch einen Sachkundigen auf ihren einwandfreien Zustand zu überprüfen.
