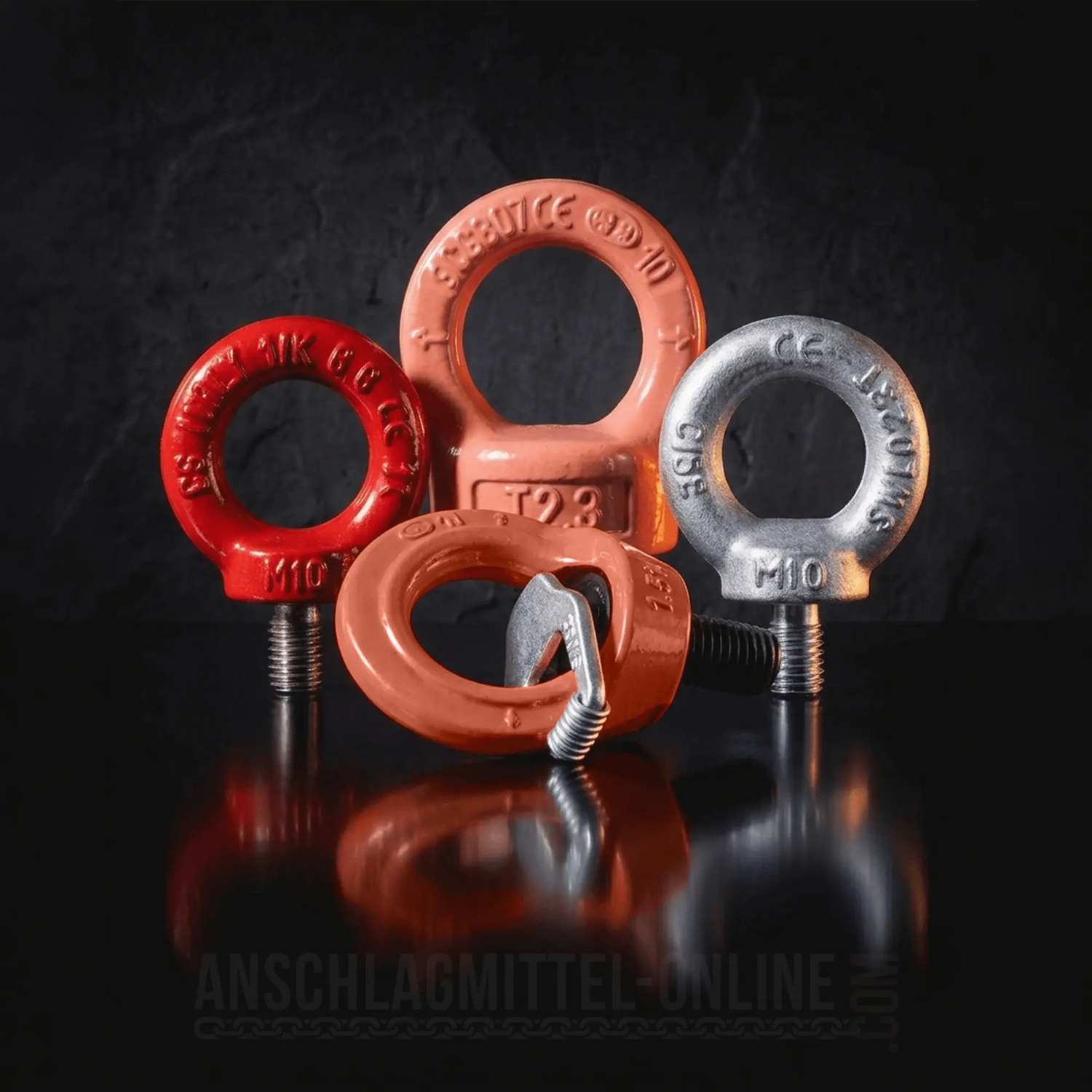

Ringschrauben: Tragfähigkeit im Überblick
Die Tragfähigkeit variiert je nach Güteklasse und Belastungsart.
Die Übersicht zeigt ausgewählte Beispielwerte für Ringschrauben. DIN-Ringschrauben und fixe Ringschrauben sind nur für geraden Zug in 0° Richtung ausgelegt. Variable Ringschrauben können auch bei seitlicher Belastung bis 90° eingesetzt werden.
| Gewindegröße | DIN 580 | Güteklasse 8 | Güteklasse 10 | ||
|---|---|---|---|---|---|
| 0° | 90° | 0° | 90° | ||
| M8 | 140 kg | 800 kg | 200 kg | 1.000 kg | 300 kg |
| M16 | 700 kg | 4.000 kg | 1.000 kg | 4.000 kg | 1.500 kg |
| M24 | 1.800 kg | 8.000 kg | 2.000 kg | 8.000 kg | 3.200 kg |
| M30 | 3.200 kg | 12.000 kg | 3.000 kg | 12.000 kg | 4.500 kg |
DIN Ringschrauben aus C15E nur für einfache Hebevorgänge
• Nicht für dauerhaftes oder häufig wiederholtes Heben geeignet
